光電液位傳感器的電路圖
作者：升澤傳感科技 點擊：299次 發布時間：2023-09-12
如今隨著科學智能的不斷發展，光電液位傳感器的應用也不斷擴展，今天小編帶大家了解一下光電液位傳感器的電路接法。
光電液位傳感器利用光學反射原理來檢測液位。傳感器內部有一個發射器和接收器，發射器發出一定波長的光線，光線通過液體或空氣后被接收器接收。當液位上升時，部分光線會被液體反射回接收器，導致接收器接收到的光線數量減少，從而改變輸出信號的電壓。

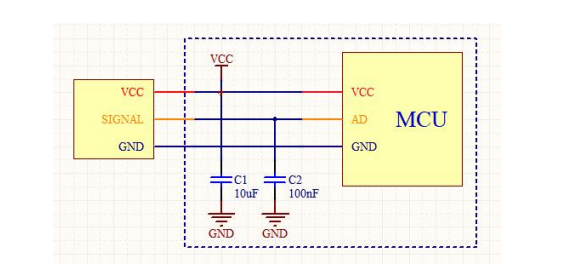

光電液位傳感器通過電路連接信號端輸出電壓信號，該信號與水位高低一致。可以將信號接入單片機或A/D口，以便在控制系統中實時監測液位情況。
當液位超過臨界級別且傳感器本體沒入水中時，接收器接收到的反射光線數量增多，輸出信號電壓降低，輸出信號為低電壓；而當液位低于臨界液位且傳感器本體暴露時，接收器接收到的反射光線數量減少，輸出信號電壓升高，輸出信號為高電壓。光電液位傳感器具有高精度、高可靠性、高穩定性等優點，可以廣泛應用于各種行業和小家電領域。
